Produkte

XJTAG Development System

XJTAG bietet Hardware- und Software-Produkte zum Testen von Elektronik mit Boundary Scan an. Die Produkte XJTAG unterstützen die IEEE 1149.1 und 1149.6 Standards. XJTAG hilft Ihnen Elektronik schneller zu Designen, Entwickeln und Testen.

Full product list
Komplette Liste der Produkte

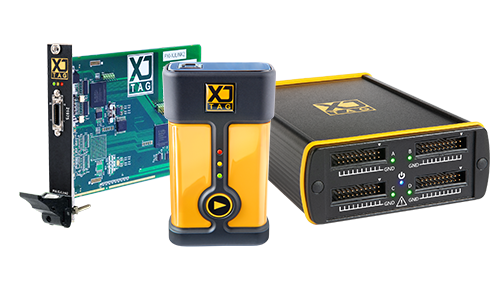

Bei der Lieferung erhalten Sie einen Koffer, das komplette Equipment bestehend aus Hardware und Software, um Boundary Scan Tests durchführen zu können. Mit XJLink, dem USB–Schnittstellen Adapter stellen Sie die Verbindung zwischen Ihrem PC und der JTAG– Schnittstelle auf Ihrer Prototypen–Leiterplatte her.

Broschüren und Datenblätter  |  Mehr als 80 Fallstudien  |  Beschleunigen Sie Ihre PCB Entwicklung mit XJTAG – Video ansehen

Fordern Sie heute Ihre 30 Tage Evaluierung an
oder
Kostenloses Board Setup mit Evaluierung

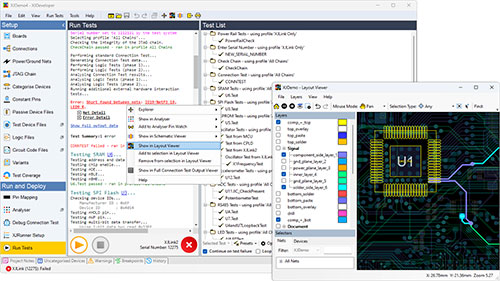

XJDeveloper — Erweiterte grafische Oberfläche

XJDeveloper - for configuring XJTAG to test your circuitsist eine grafische Applikation die es Ihnen ermöglicht eine XJEase Beschreibung zu erzeugen, die zum Testen mit XJTAG Technologie benötigt wird.

Die einfache Drag und Drop Methode ermöglicht ein schnelles Setup der JTAG-Kette und kategorisiert alle nicht JTAG-fähigen Bauteile der Schaltung. Der Netlist Explorer stellt Ihnen eine Ansicht der Verbindungen der einzelnen Bauteile dar. mehr (in Englisch)

Advanced Connection Test — Verbidungstest

Der Advanced Connection Test ermöglicht es einen höheren Prozentsatz von Tests durchzuführen, als es bei anderen JTAG-Lösungen üblich ist. So erhalten Sie mehr Informationen über den Ort und die genaue Ursache der Fehler die gefunden wurden. mehr

XJEase

XJEase ist eine Hochsprache für die Programmierung kompletter JTAG-Testlösungen mit der vollen Funktionalität, Flexibilität und Kontrolle, die Sie benötigen.

XJEase verfügt über Bibliotheken, mit denen viele Non-JTAG Bauteile wie FLASH, RAM (all varieties), Ethernet, RTC, Video etc. geprüft werden können. Selbst wenn Sie nie zuvor JTAG verwendet haben, können Sie ohne Programmieren einen umfassenden Funktionalen Test erstellen. mehr

XJAnalyser — Grafische JTAG Analyse und Debugging

XJAnalyser - Graphical view of your IEEE 1149.1 chainanalysiert und debugged in real-time Bauteile in Ihrer JTAG-Kette. Durch setzen von Pinwerten und Signalverfolgung kann eine Leiterplatte sogar unter BGAs debugged werden.

Mit XJAnalyser könen auch in-System Programme erstellt werden, die auf SVF / STAPL / JAM Daten basieren. mehr (in Englisch)

XJRunner — Boards testen per Mausklick

XJRunner - run-time environment for IEEE 1149.1 testsist die Run-Time Umgebung, in der die XJEase Tests nach IEEE 1149.1 ausgeführt werden. Dieses Run-Time ist für Bestücker und Leiterplattenhersteller gedacht, die den aktuellen Test an den Leiterplatten ausführen. XJRunner verfügt über zusätzliche Dokumentationen (logging), Verwaltung von Seriennummern und weitere Benutzereinstellungen. mehr

XJLink / XJLink2 — USB nach JTAG Verbindung

XJLink USB to JTAG adapterXJLink und XJLink2 sind USB 2.0 nach JTAG Adapter mit einer High-Speed Schnittstelle (480Mbps) zur JTAG-Kette auf der Leiterkarte.

Die kleine Bauform und das geringe Gewicht geben die Flexibilität, um Tests im Labor aber auch beim Kunden schnell und zuverlässig durchzuführen. Da die Lizensierung über diese Schnittstelle erfolgt, können Tests mit dem Adapter unkompliziert an verschiednen Computern durchgeführt werden. mehr (in Englisch)

XJDemo Board und Tutorials

XJDemo boardDas Demo-Board und die Tutorials sind so gestaltet, dass Sie schnell einen kompletten Test aufsetzen können und ohne weiteres Training Ihre eigenen Tests umetzen können. mehr (in Englisch)

COM Interface

Über die COM Schnittstelle kann der Test mit XJTAG in die Umgebung von NI LabVIEW™, LabWindows™/CVI, oder andere Anwendungen eingebunden werden, die in Visual Basic oder C#.
LabVIEW und LabWindows sind eingetragene Warenzeichen von National Instruments.

Chain Debugger

Chain Debugger

hilf Ihnen eine fehlerhafte JTAG-Kette zu analysieren. Sie können JTAG Signale verschieben und konfigurierbare Anschlüsse im XJLink verändern und speichern. mehr (in Englisch)

XJIO und XJIO-PCI Expansion Boards

XJIO expansion boards - improved test coverageMit diesen Erweiterungssteckplätzen können Sie Ihren Probanten (Unit Under Test [UUT]) optimiert testen. So lassen sich über die zusätzlichen Steckplätze mehr Signale direkt als analoge oder digitale Messung prüfen. So lassen sich bestimmte Fehler besser isolieren und richtige Spannungsversorgungen sicher stellen sogar für Leiterplatten, die keine JTAG Anschlüsse haben. mehr

XJLink2-3070

XJLink2-3070 JTAG controller for Keysight (Agilent) i3070 ICT machines

The XJLink2-3070, approved by Keysight Technologies, provides convenient, integrated access to XJTAG’s powerful boundary scan test and programming tools from Keysight (Agilent) i3070 ICT machines. mehr (in Englisch)

PXI modules - run XJTAG from a PXI rack

PXI module

ermöglichen es, Ihren XJTAG Test zusammen mit Ihren anderen Testern laufen zu lassen. PXI-XJLink2 module verfügen über 1 JTAG Schnittstelle zu Ihrer Unit Under Test (UUT). mehr


XJAPI — Low-level JTAG Zugriff

Eine einfach anzuwendende DLL API Schnittstelle zur Hardware. Wir können das Standard API ggf. für Ihre Bedürfnisse anpassen… mehr (in Englisch)

Kundenspezifische Anpassungen / Beratung

Wir können Ihnen auch angepasste Versionen von XJTAG anbieten und XJEase Skripte nach Ihren Vorstellungen erstellen.


Für Support oder Preisinformationen wenden Sie sich bitte an unseren Distributor.
