Waveform Viewer

Der Waveform Viewer bietet einen einzigartigen Einblick in Ihr System. Durch die Anzeige von Daten in Form von digitalen Wellen bildet er eine korrelierte Echtzeit-Ansicht von JTAG-Kettendaten.

Während man mit Boundary-Scan die Punkte, an denen Signale in Echtzeit übergehen, nicht erfassen kann, bietet der Waveform Viewer eine Logikanalysator-Ansicht der digitalen Aktivität Ihres Systems, wie sie von der Scankette erfasst wird. Dies bringt mehrere neue und wertvolle Fähigkeiten für den Debug- und Fehlerdiagnoseprozess.

Der Waveform Viewer ist ein Standardfeature in XJAnalyser und als Teil von XJInvestigator und des XJTAG-Development-Systems enthalten.

Erfahren Sie mehr über XJAnalyser XJInvestigator

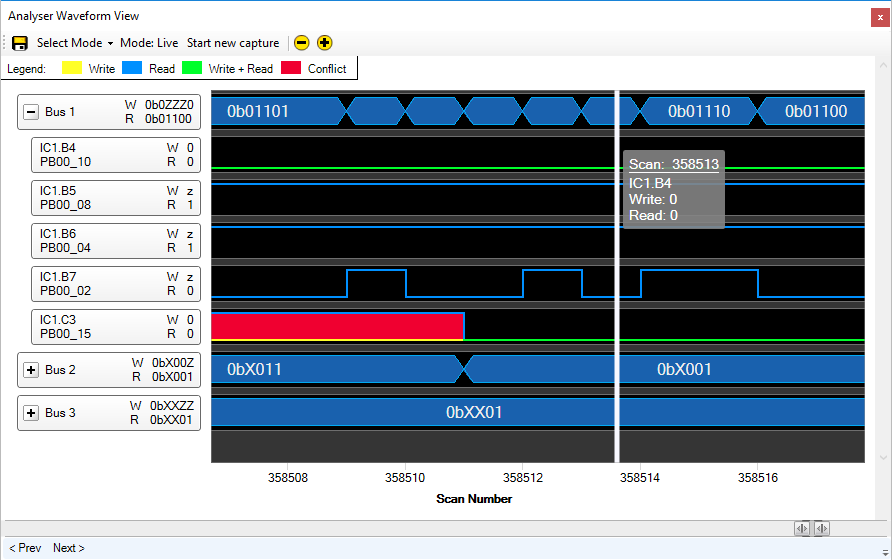

Waveform Viewer showing captured bus values

Wesentliche Vorteile

  • Stellen Sie digitale Daten graphisch dar
  • Erfassen Sie vorübergehende Fehler
  • Ansicht von Gruppen-Signalen
  • Beginnen Sie Daten-Tracking unter definierbaren Triggerbedingungen

Features

  • Überwachen Sie korrelierte Wellenformen einzelner Signale in Echtzeit, auch verschiedener Komponenten
  • Gliedern Sie beliebig Signale, um Busse zu bilden
  • Erstellen Sie einfache oder komplexe Triggerbedingungen auf Basis kombinierter Logikpegel oder steigender/fallender Signalflanken
  • Decodieren Sie Adress- und Datenbussen automatisch, um sie als Binär-, Dezimal- oder Hexadezimal-Werte anzuzeigen
  • Durchsuchen Sie Logikpegel aus einer beliebigen Anzahl von Signalen, die im selben Zeitraum aufgenommen wurden, um vorübergehende Fehler besser zu lokalisieren
  • Speichern Sie Daten für nachfolgende Analysen oder Vergleiche



XJTAG Waveform Viewer


Der Waveform Viewer birgt viele der Fähigkeiten, die herkömmliche Logikanalysatoren im Boundary-Scan-Bereich bieten.

In Verbindung mit XJAnalyser angewandt, bietet der Waveform Viewer tieferen Einblick in das Schaltungsverhalten und schließt die Lücke zwischen grafisch ansprechender Gestaltung und Überwachung digitaler Signale über JTAG.
