PXI-XJLink2

PXI XJLink2模块允许将XJTAG集成基于PXI的测试系统。 PXI XJLink2有一个JTAG控制器可以连接4 个JTAG链,该控制器具有可配置的接脚分布和电压。这很容易与 LabVIEWTM 的全套虚拟仪器技术(VIs)集成。

PXI-XJLink2 产品规格 Technical specifications 获取更多信息

Example of connectors to connect to the PXI front module: Manufacturer: 3m (refs. 10320-3210-000 and 10120-6000EL)

主要优点

  • 标准的PXI接口:理想的研发和生产工作;
  • 模块化,可扩展的解决方案;
  • 自载许可,使得XJTAG仅运行在PXI机箱上;
  • 对于多个UUT可重置配置,节省成本;
  • 简易集成NI LabVIEW*。

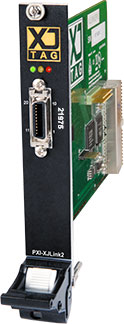

PXI-XJLink2 JTAG Controller

特征

  • 32位 PXI/cPCI 总线接口;
  • 3U 外形;
  • LabVIEW VIs (NI公司的);
  • 连接UUT多达4个JTAG链;
  • 处理不同的电缆和电路板的配置;
  • TCK 最高时钟频率 166 MHz;
  • 2个可配置的电压从1.1v 到3.3v,间隔为0.1V;
  • 直观地显示测试状态;
  • 可调的JTAG信号终端;
  • JTAG连接器的备用引脚可以用来表示测试状态或在测试期间作为通用I/O,例如用于快速闪存编程;
  • 自动信号偏差控制;
  • 通过JTAG连接器可给目标供应电源 (3.3V, <100mA);
  • 所有的I/O引脚都内置了电压表。电压输入:最小0,最大5V;
  • 所有的I/O引脚都含有频率计。频率输入:最小1Hz,最大200MHz. 可选测量时间为1ms,10ms,100ms,1s,10s.
  • JTAG信号可支持到+5V.

PXI/cPCI 解决方案

PXI XJLink2 与CompactPCI®兼容,所以它可以被用于任何cPCI或基于PXI的测试系统。

pxi-rack

可配置的JTAG口

仅一个简单的电缆连接目标系统—无需额外的适配器。在PXI XJLink2上带有一个可配置的20针连接器,可以与连接测试的PCB接口相匹配 。可改变这个JTAG信号的Pinmap,从而简化了连接XJTAG测试系统与被测试单元的过程。

一体化

一个标准的.NET 和COM接口,允许XJTAG测试整合例如NI LabVIEW™, LabWindows™/CVI,或者整合ATE机与定制语言例如Visual Basic和C#撰写的应用。XJTAG提供LabVIEW, LabWindows, C#, C++, 和Visual Basic的例子程序。

*XJTAG商标和标识是XJTAG有限公司的注册商标,保留所有权利。CompactPCI®是PCI工业计算机制造商集团的一个注册商标。LabVIEW 和LabWindows/CVI 是NI的注册商标。所有其他商标均属于其各自所有者。

灵活性与可扩展性

从一个单端系统开发到多端测试和生产中的编程系统, PXI XJLink2模块提供了一个灵活,可扩展的JTAG解决方案。

自载许可,所有XJTAG硬件提供了灵活性,因为没有网络连接是必要的。

高级连通性

PXI XJLink2有可变的信号终端,因此控制板子带有或是没有信号终止。.先进的auto-skew控制是你能够获得来自JTAG链和电缆上的最好频率。


XJTAG系统任何部分的报价或支持,请联系您当地的经销商.
