XJRunner – Environnement d’exécution de tests de production

XJRunner est l’environnement run-time spécialisé pour l’exécution des projets XJDeveloper pré-compilés. Avec une gamme de fonctionnalités dédiées, il vise plus particulièrement les fabricants de cartes électroniques et les services de SAV / Réparation.

Dans un même environnement, vous avez le test d’interconnexion, la programmation in-situ, le test des composants non JTAG, la gestion des numéros de série et des utilisateurs et la traçabilité (fichiers log configurables) pour votre suivi.

XJRunner a une interface graphique simple d’emploi, avec toutes les fonctionnalités de test d’XJEase.

Principaux Avantages

  • Assurance Qualité améliorée par fichiers d’archivage configurables
  • Vous permet de garder le contrôle de la manière dont les cartes sont testées par des tiers
  • Interface utilisateur conviviale réduisant vos coûts de formation du personnel
  • Capacité de tester plusieurs cartes simultanément, en utilisant de plusieurs modules XJLinks

Tests de fabrication simples, fiables et contrôlés

Des tests XJRunner sont chargés à partir d’un seul fichier crypté qui contient une version compressée du système de test XJDeveloper, créée par vos ingénieurs de test et de conception. Cela signifie que vos tests ne peuvent pas être modifiés dans l’environnement de production. Cela garantit la cohérence de votre processus de test qui peut être vérifiée par l’examen des fichiers de log configurables, qui peuvent être produits chaque fois que vous testez une carte.

Grâce à une interface simplifiée (Exécution/Arrêt et Réussite/Échec), le test de premier passage se réduit à une simple opération de pointer et cliquer, parfaitement adapté à la ligne de production. Des messages run-time configurables peuvent avertir le testeur de toutes les procédures requises, à la fois avant et après le test de chaque carte électronique.

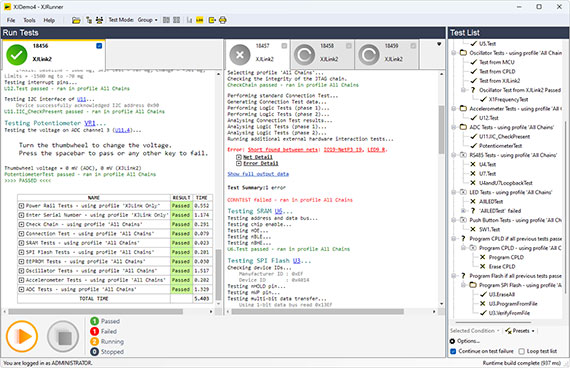

En utilisant de multiples sondes XJLink ou la sonde 4-port XJQuad, vous pouvez gagner du temps en testant un lot de cartes à la fois comme un groupe. Vous pouvez également exécuter les tests de façon indépendante, en déconnectant une carte dont le test est terminé pour en connecter une nouvelle carte, tandis que les tests continuent sur les autres ports.

XJRunner manufacturing test environment

Fonctionnalités

  • Environnement d’exécution de tests XJDeveloper
  • Exécution simple et contrôlée des tests
  • Prise en charge d’un grand nombre de mécanismes de numéros de série
  • Fichiers log pour la traçabilité
  • Accès restreint facultatif pour les utilisateurs effectuant les tests uniquement
  • Fault Dictionary pour capturer l’expertise de vos ingénieurs
  • Deux modes pour les tests simultanés de cartes
  • Statistiques et analyse des tendances des défauts
  • L’emplacement physique des nets défectueux peuvent être affichées visuellement dans le Layout Viewer
  • La conception schématique du circuit autour des défauts peuvent être visualisée dans le Schematic Viewer*

Gestion des utilisateurs

XJRunner a différents niveaux d’utilisateurs, allant des utilisateurs de base qui peuvent tout simplement exécuter une série complète de tests sur une carte, aux utilisateurs avancés qui peuvent réaliser des tests plus complexes et gérer des projets. Chaque opérateur peut disposer d’un login séparé. Cela vous permet de restreindre l’accès de chaque opérateur aux fontionnalités XJRunner pour lesquelles ils ont été formés. Cela peut également être utilisée pour identifier l’opérateur à des fins de vérification.

Tests de diagnostic puissants et flexibles

Après avoir identifié une carte défectueuse sur la ligne de production avec un ensemble standard de tests Réussite/Échec, les utilisateurs avancés peuvent alors identifier les défauts en exécutant des tests et des procédures supplémentaires de débogage. Ils peuvent également choisir d’exécuter un test en particulier, ou un ensemble de tests, un certain nombre de fois, ou même effectuer un test en continu pour aider à diagnostiquer des problèmes particulièrement délicats ou intermittents sur une carte.

XJRunner fournit également des statistiques sur le pourcentage des cartes qui ont passé/échoué, ainsi que l’Analyse des Tendances des Défauts, en mettant en évidence les tests les plus susceptibles d’échouer.

« Layout Viewer » et « Schematic Viewer » inclus

S’il y a des défauts trouvés lors de l’exécution des tests, les Layout Viewer et Schematic Viewer* peuvent être utilisés pour trouver l’emplacement physique et comprendre la nature des défauts sur la carte, en affichant le schéma de la carte et le routage des nets, qui mettent en évidence les zones de problèmes potentiels. Vous pouvez également visualiser rapidement n’importe quel composant, broche ou net dans votre circuit pour retrouver un défaut.

Pour utiliser le Layout Viewer vous aurez besoin d’utiliser ODB++ lors du développement du projet ou le système cible.

* Afin de permettre aux fabricants d’utiliser le Schematic Viewer avec XJRunner, vous devez explicitement exporter les données du schéma à partir de XJDeveloper. Inversement, si vos schémas doivent être gardés confidentiels, ne pas les exporter vers XJRunner.

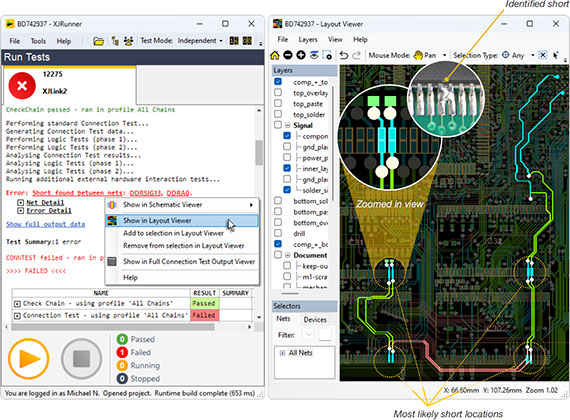

XJRunner error in Layout Viewer thumbnail

Fichiers log

Toutes sorties à partir des test sont archivées. Il y a un éventail d’options d’archivage pour choisir à la fois ce qui est enregistré (heure, date, numéro de série, les informations de l’utilisateur, etc) et comment les journaux doivent être regroupés (par exemple garder toutes les sorties de la même carte dans le même fichier).

Gestion des numéros de série

XJRunner peut également attribuer et enregistrer des numéros de série ou toute autre forme d’identification, telle que les adresses MAC. Ces identificateurs sont soit générés par XJRunner, soit extraits du système XJDeveloper, soit directement entrés (à partir d’un lecteur de code barres).

Tests portables et conviviaux

Tous les fichiers nécessaires pour exécuter des tests sur une carte sont regroupés dans un seul fichier XJPack, ce qui les rend facile à transférer entre les différents ordinateurs et sites.

Configuration recommandée

  • Processeurs Intel® Core i3, i5, i7 ou équivalent (toutes générations)
  • Microsoft® Windows® 8, Windows 8.1, Windows 10 (1607) et versions ultérieures, ou Windows 11 (32 ou 64 bit)
  • 4 Go de RAM

XJRunner run-time environment for manufacturing test

  • Tests de Production
  • Programmation in-situ
  • Schematic Viewer
  • Layout Viewer

Options de licence flexibles

Pour plus d’information, support, ou pour un devis sur une partie quelconque du système XJTAG, veuillez contacter votre distributeur local.
